5-Axis Dental Mill with Disc Changer
技術は、芸術へ。
額縁をモチーフにした洗練されたデザインと、剛性を高めつつコンパクトな機体を両立した”DWX-53DC”。
加工品質の向上や高速ディスクチェンジャーなど、高いパフォーマンスを実現します。さらに内蔵カメラやエアブロープログラムの搭載により、ユーザビリティも大きく向上しました。
進化を遂げた”DWX-53DC”で、デジタルデンティストリーをSMARTに。
スタイリッシュ＆コンパクト
◇エクステリアは色彩豊かな絵画のように、限りない可能性を持つ歯科技工士の技術が内部に秘められていることをイメージし、額縁に見立てたデザインで仕上げました。
◇機体構造の設計を練り直し、ディスクチェンジャーを搭載しながらもコンパクトなサイズを維持しています。
◇機体フロントに設置できるタブレットPCから本体の制御が可能です。
高速ディスクチェンジャー搭載
◇ディスクチェンジ時間を従来機種の半分以下に短縮しました。
◇最大100種類までのアダプターIDを管理できます。
パフォーマンス向上
◇設計を根本から見直しフレーム剛性を強化、仕上がり面の品質や表面性状の再現性が向上しました。
◇新設計のスピンドルは高負荷切削でも安定した加工を実現、フレーム剛性強化との相乗効果でレジン系材料※の効率的な加工が可能になりました。特にミリングデンチャーの加工時間短縮に効果を発揮します。
※PMMA、PEEK、PEKK、床用レジンなど
◇機体補正プログラムを強化。自動補正に加え手動補正を行うことで、加工精度がより向上します。また新たに搭載された温度センサーにより、機体温度変化による加工精度への影響も補正します。
◇オープンエッジアダプターと±35°まで拡張されたB軸を駆使することで、フルアーチ前歯部の仕上がりが向上します。
クラウド×カメラ＝コネクテッド
◇稼働マネジメントソフトウェア「DGSHAPE CLOUD」※と内蔵カメラの連動により、スマートフォンやPCから加工状況をリアルタイムモニタリングしたり、録画データを確認することできます。
※加工機の包括的なマネジメントを、スマートフォンやPCから行えるクラウドサービスです。ウェブアプリを通じていつでもどこからでも加工機の稼働状況を把握することができ、加工計画やメンテナンス計画の策定など、生産マネジメントをサポートします。
SDGs時代の作業環境
◇エアブロープログラムにより、加工完了後の材料に付着している粉塵を自動的に除去します。
OPTION
スピンドル
ZS-53DC
ピン付材料用アダプター
ZV-52D
ディスク材料用アダプター
ZMA-53DC
スピンドルベルト
ZSB-210
ミリングバーホルダー
ZBH-52D
オープンエッジアダプター
ZMA2-53DC

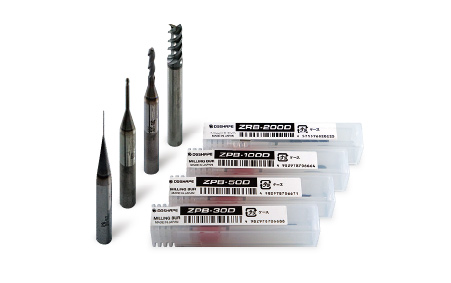

ミリングバー各種
ZRB-200D, ZPB-100D/50D/30D
アダプターラック
ZR-53DC

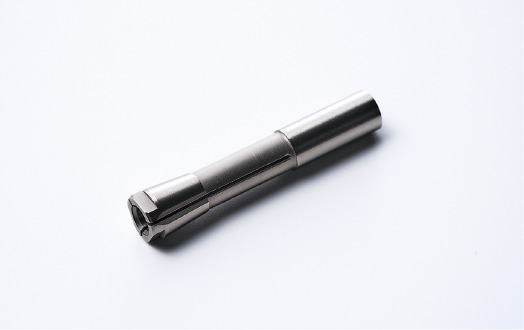

コレット
ZC-52D
集塵機
SILENT powerCAM EC
デンチャー製作キット
多様なサイズに対応
DK2-53
DK2-53-FX（15個入）※
DK2-53-TR（15個入）※
シリコーン台（2個入）
ミリングバー各種
ZRB-200D, ZPB-100D/50D/30D
小さめサイズに対応
CA-DK1
デンチャー製作キット
CA-DK1
CA-DK1用オプション
人工歯埋入型トレー
CA-DK1-TR（10個入）※
※CA-DK1-TRをご利用いただくためにはCA-DK1が必要になります。
ミリングデンチャーの導入事例
株式会社六甲歯研（神戸市）
デンチャー、バイトプレートの製作への活用事例
有限会社ケイエスデンタル（横浜市）
デュプリケートデンチャー製作への活用事例
多様なサイズに対応可能な
デンチャー製作キット DK2-53シリーズ
スターターキット
DK2-53
デンチャーベース製作用トレー
DK2-FX-53
人工歯埋入型デンチャー製作用トレー
DK2-TR-53
ミリングバー
ハイブリッドレジン用
ZDB-Dシリーズ
ハイブリットレジンブロック専用に開発したDGSHAPEオリジナルのミリングバーです。
対応機種：DWXシリーズ（ドライ）
ジルコニア、WAX、PMMA用
ZPB-Dシリーズ
DLCコーティングによりPMMA加工時の耐久性を向上させました。全長が拡張され従来品よりも深いポケット加工が容易になります。ミリングバーズレ下がり発生削減用にシャンクに仕上げを施しました。
対応機種：DWXシリーズ（ドライ）
ジルコニア、WAX、PMMA用
ZCB-Dシリーズ
ジルコニア、WAX、PMMA、PEEK、石こうなどのワーク向けDGSHAPEオリジナルのミリングバーです。
対応機種：DWXシリーズ（ドライ）
PMMA、PEEK、石こう用
ZRB-Dシリーズ ZRB-150D
CrNコーティングされていてPMMAの加工に能力を発揮。DGSHAPEオリジナルのミリングバーです。
対応機種：DWX-52D、DWX-52DCi（スピンドルZS-52D仕様）、DWX-53DC
PMMA、PEEK、石こう用
ZRB-Dシリーズ ZRB-200D
４ｍｍラジアス、コーティング仕上されたDGSHAPEオリジナルのミリングバーです。
対応機種：DWX-53DC
SPECS
※本製品のご使用には、集塵機とコンプレッサが必要です。
※CAMソフトウェアは含まれません。
DWX-53DCに関するFAQ
DWX-53DC 仕様
ジルコニア、ワックス、PMMA、ハイブリッドレジン、PEEK、石こう、グラスファイバー強化型レジン、CoCrシンターメタル、ポリカーボネート
ディスク（段付き）：
・段部 直径98.5 mm 高さ10ｍｍ
・腹部 直径95.0 mm 高さ最大35ｍｍ
ピン付材料： ピン直径6ｍｍ
XY：～3,000 mm/min
Z：～2,700 mm/min
6,000～30,000 rpm
A：±360°
B：±35°
15本
シャンク径：φ4㎜、長さ 40 ～ 55 mm
0.4 MPa
USB
RML-1、 NCコード
AC100V±10%、50/60 Hz（過電圧カテゴリー：区分Ⅱ、IEC60664-1）、2.8A
動作時： 70 dB (A)以下（未切削時）、待機時：45dB (A)以下
650（幅）× 763（奥行）× 831（高さ）㎜
120 kg
約 250 W
屋内使用、高度：2,000m以下、温度：5～40℃、湿度：35～80%（ただし結露のないこと）、環境汚染度：2（IEC60664-1による）、短期短時間過電圧：1,440V、長期短時間過電圧：490V
電源コード、電源プラグアダプター、USB ケーブル、安全上のご注意、クイックアクセスガイド、検出ピン、自動補正用治具、トルクドライバー、T型六角ドライバー、L型六角レンチ、コレット着脱用治具、ミリングバーホルダー、ミリングバー位置決め治具、レギュレーター、バーコードラベル、標準アダプター、オープンエッジアダプター、アダプターラック、ピン材料用アダプター、ミリングバー、タブレットホルダーほか
