4-Axis Dental Mill
[医療従事者向け製品]
Small Footprint, Big Opportunity
デジタルデンティストリーの発展により、小規模ラボにおいてもさまざまなデジタル技工物をオンデマンド、インハウスで生産できるようになりました。
より早く、より正確に。「DWX-4」はあなたに代わって高度な製作業務をサポートします。
Small Footprint, Big Opportunity
小さく初めて、大きな成果を
Ease of Use
小型でもパワフルで使いやすく
設置スペースを取らないコンパクトデザインながら、2本のオートツールチェンジャー（ATC）と同時4軸制御を搭載。
Ease of Use
小型でもパワフルで使いやすく
設置スペースを取らないコンパクトデザインながら、2本のオートツールチェンジャー（ATC）と同時4軸制御を搭載。
VERSATILITY
多様な技工物に対応
ジルコニア、ワックス、PMMA、ハイブリッドレジン、PEEKなどのマテリアルに対応しています。 保険適用CAD/CAM冠用のハイブリッドレジンブロックにも対応しています。
VERSATILITY
多様な技工物に対応
ジルコニア、ワックス、PMMA、ハイブリッドレジン、PEEKなどのマテリアルに対応しています。 保険適用CAD/CAM冠用のハイブリッドレジンブロックにも対応しています。
Ease of Use
イオナイザー搭載
集塵効果の高い機内構造とエアブローにより効果的に粉塵を除去します。また、イオナイザーも装備し、PMMAの切削屑が静電気によって機内に付着するのを防ぎます。
Ease of Use
イオナイザー搭載
集塵効果の高い機内構造とエアブローにより効果的に粉塵を除去します。また、イオナイザーも装備し、PMMAの切削屑が静電気によって機内に付着するのを防ぎます。
OPERATION & MAINTENANCE
シンプル操作のVPanel
一般的なミリングマシンのような機械上の複雑なCNC操作盤は排除し、DWXシリーズではPCで操作できるユーザーフレンドリーなVPanelを採用しています。VPanelは、加工データの送信やキャリブレーション等、コンピューター上から「DWX-4」の各種操作が可能です。
OPERATION & MAINTENANCE
シンプル操作のVPanel
一般的なミリングマシンのような機械上の複雑なCNC操作盤は排除し、DWXシリーズではPCで操作できるユーザーフレンドリーなVPanelを採用しています。VPanelは、加工データの送信やキャリブレーション等、コンピューター上から「DWX-4」の各種操作が可能です。
SCALABILITY
台数の拡張性
1台のコンピューターで最大4台までのDWX-4を制御することができます。将来の仕事量の増大にも、費用とスペースを抑えつつ生産能力を拡大できます。
SCALABILITY
台数の拡張性
1台のコンピューターで最大4台までのDWX-4を制御することができます。将来の仕事量の増大にも、費用とスペースを抑えつつ生産能力を拡大できます。
Ease of Use
ロスを最小限にする支援機能

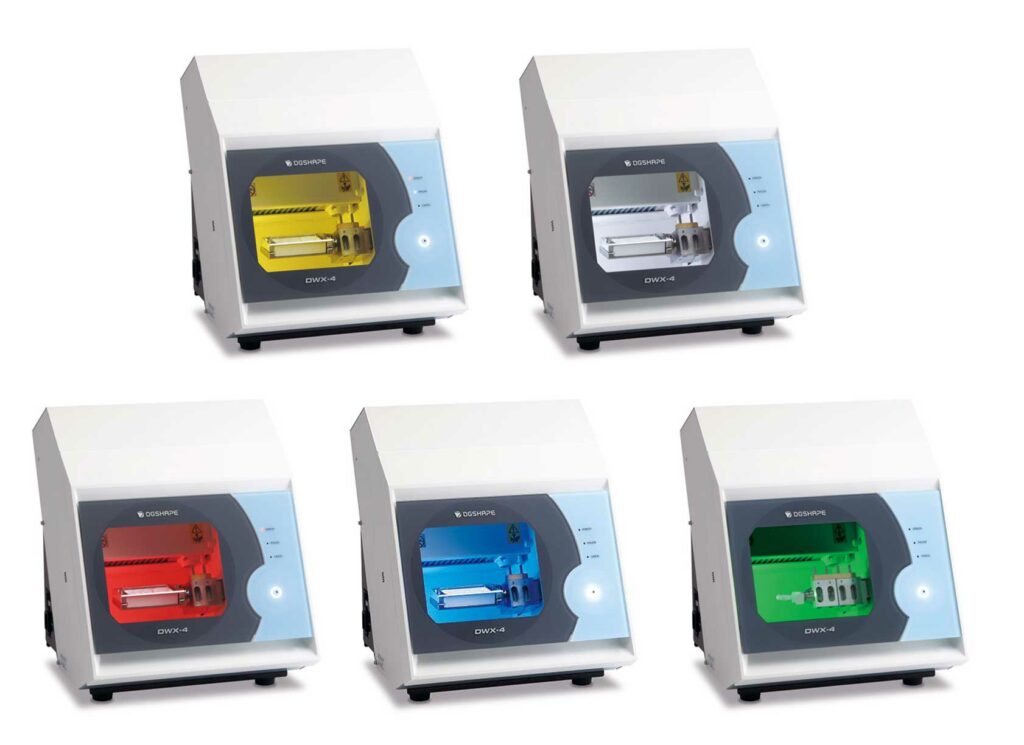

動作中はシグナル機能を備えたステータスライトの色によって視覚的に機体の状況を確認できます。さらに、VPanelのメール機能でエラー発生や加工完了のお知らせをメールで受け取ることができます。これらの機能によって、時間、材料などのロスを削減し、効率的な生産を可能にします。
Ease of Use
ロスを最小限にする支援機能
動作中はシグナル機能を備えたステータスライトの色によって視覚的に機体の状況を確認できます。さらに、VPanelのメール機能でエラー発生や加工完了のお知らせをメールで受け取ることができます。これらの機能によって、時間、材料などのロスを削減し、効率的な生産を可能にします。
オプション＆サプライ
OPTION

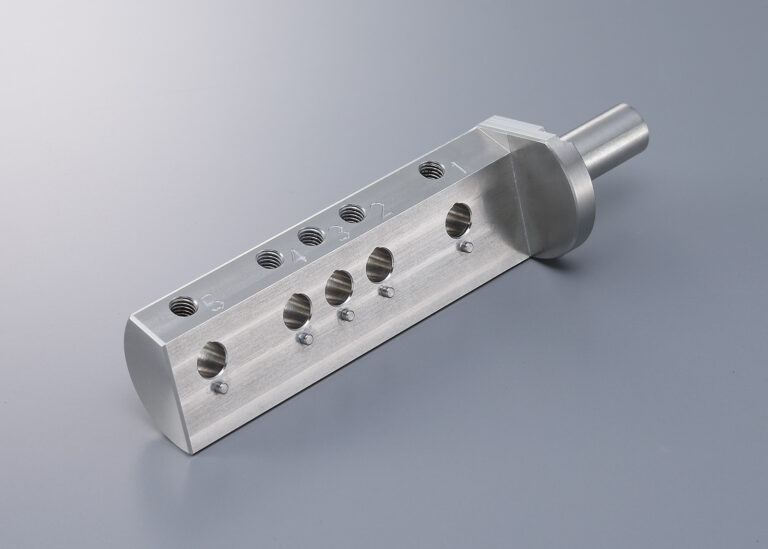

マルチピンクランプ
ZV-4D
ピン付材料を4個までセット可能
※マルチピンクランプ「ZV-4D」と4ポジションATC「ZAT-4D」は同時に使用することはできません。
OPTION

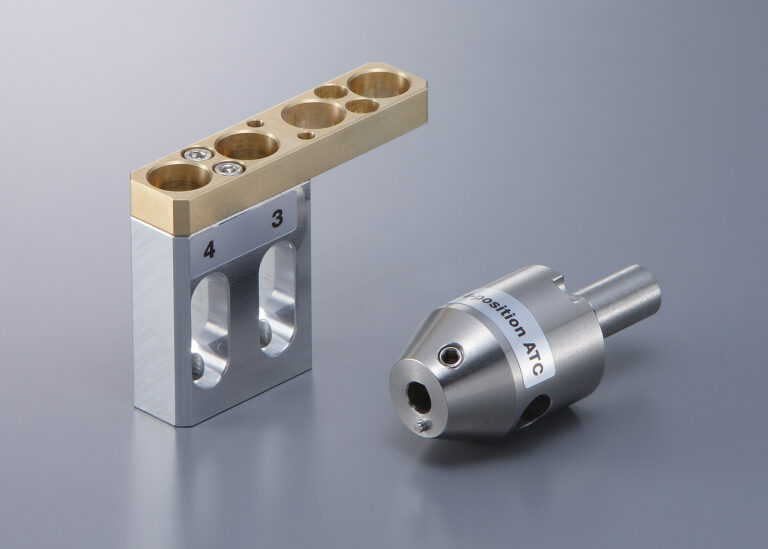

4ポジションATC
ZAT-4D
最大4本のミリングバーを装着可能
※マルチピンクランプ「ZV-4D」と4ポジションATC「ZAT-4D」は同時に使用することはできません。
REMOVABLE
スピンドルユニット
ZS-4D
交換用スピンドルユニット
コレット「ZC-4D」とスピンドルベルト「ZSB-140」を付属
REMOVABLE
コレット
ZC-4D
交換用コレット
REMOVABLE
ミリングバーホルダー
ZBH-4D
交換用ミリングバーホルダー
REMOVABLE
スピンドルベルト
ZSB-140
交換用スピンドルベルト
ミリングバー
ハイブリッドレジン用
ZDB-Dシリーズ
ハイブリットレジンブロック専用に開発したDGSHAPEオリジナルのミリングバーです。
対応機種：DWXシリーズ（ドライ）
ジルコニア、WAX、PMMA用
ZPB-Dシリーズ
DLCコーティングによりPMMA加工時の耐久性を向上させました。全長が拡張され従来品よりも深いポケット加工が容易になります。ミリングバーズレ下がり発生削減用にシャンクに仕上げを施しました。
対応機種：DWXシリーズ（ドライ）
ジルコニア、WAX、PMMA用
ZCB-Dシリーズ
ジルコニア、WAX、PMMA、PEEK、石こうなどのワーク向けDGSHAPEオリジナルのミリングバーです。
対応機種：DWXシリーズ（ドライ）
SPECS
※本製品のご使用には、集塵機とコンプレッサが必要です。
※CAMソフトウェアは含まれません。
DWX-4に関するFAQ
DWX-4 仕様
歯科切削加工用セラミックス、歯科切削加工用レジン材料、歯科用キャスティングワックス
ブロック形状： 76 x 38 x 10 ～ 22 mm
ピン付材料： 85 x 40 x 22 mm
XYZ：6～1,800 mm/min
6,000～30,000 rpm
A：±360°
2本
シャンク径：φ4㎜、長さ 40 ～ 55 mm
0.02～0.2 MPa
USB
RML-1、 NCコード
シャンク径：φ4㎜、長さ 40 ～ 55 mm
0.02～0.2 MPa
AC100V±10%、50/60 Hz（過電圧カテゴリー：区分Ⅱ、IEC60664-1）、0.8A
約 70 W
動作時： 70 dB (A)以下（未切削時）、待機時：48 dB (A)以下
340（幅）× 365（奥行）× 405（高さ）㎜
22 kg
屋内使用、高度：2,000m以下、温度：5～40℃、湿度：35～80%（ただし結露のないこと）、環境汚染度：2（IEC60664-1による）、短期短時間過電圧：1,440V、長期短時間過電圧：490V
電源コード、USBケーブル、マニュアル、ソフトウェアCD-ROM、自動補正用治具、ブロックワーク用ランプ、ピン付ワーク用アダプター、六角ドライバー、スパナ、ミリングバーホルダー、ミリングバー位置決め治具、集塵ホース、レギュレーターなど
